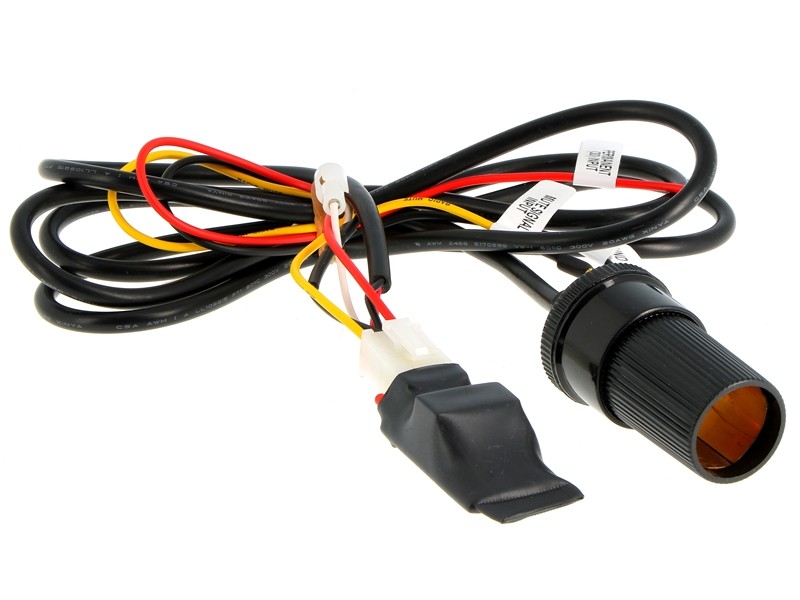

Kabelsatz universal mit CAN+ Interface mit Zigarettenanzünder Buchse für den Anschluss von Zubehör. CAN + ist ein elektronisches Bauteil mit dem man bei Fahrzeugen mit CAN-BUS Steuerung die Funktion Klemme 15, das heißt: Plus 12 Volt Zündung einfach, schnell und preisgünstig generieren kann.
Kompatibel zu folgenden Fahrzeugen:

• UNIVERSAL
•  universal für Fahrzeuge mit Motor CAN Bus ohne Kl. 15 am Stecker

BESCHREIBUNG
CAN + kommt zum Einsatz, wenn nachträglich bei Fahrzeugen mit CAN-BUS Steuerung ein Autoradio, eine Freisprecheinrichtung oder ein Navigationssystem eingebaut wird. Bei der Installation einer Freisprechanlage muss das gelbe Kabel (MUTE) von CAN + mit dem gelben oder pinkem Kabel der Freisprechanlage (Ausgang) verbunden werden. Damit wird gewährleistet, dass ein Telefonat weiter geführt werden kann, auch wenn der Motor während des Gespräches abschaltet wird.

Technische Daten

• Ausgang: + 12 VOLT DAUERPLUS (Klemme 30)
• Stromstärke: 15 AMP. MAX ( ROT/ BLAUES KABEL )
• Schaltplus: GENERIERT DURCH CAN + (Klemme 15)
• Masse: SCHWARZES KABEL
• Spannung: + 12 VOLT, 4 AMP. MAX.( BLAUES KABEL)

Funktionsweise

CAN + wird automatisch aktiviert, wenn Sie den Motor starten. Nach 3 Sekunden versorgt CAN + die nachträglich installierten Zubehörbauteile mit der notwendigen 12 Volt Spannung. Wenn den Motor abgeschaltet wird, unterbricht CAN + nach 10 Sekunden die 12 Volt Versorgung automatisch. Bei Montage einer Freisprechanlage muß das gelbe Kabel Mute von CAN + mit Mute- Ausgang der Freisprechanlage verbunden werden. Somit ist gewährleistet, daß nach Abstellen des Motors die Telefonverbindung bis zum Gesprächsende bestehen bleibt.

ACHTUNG: VOR DER INSTALLATION VON CAN + MUSS DER MOTOR AUSGESCHALTET SEIN, DAMIT CAN + DIE NOTWENDIGEN DATEN ZUR FUNKTION ERKENNEN KANN!

Angaben zur Produktsicherheit:

• WARNUNG
  •  AUF RICHTIGE ANSCHLÜSSE DER KABEL UND KORREKTE BELEGUNG DER STECKER ACHTEN.
  •  NUR IN FAHRZEUGEN MIT 12 VOLT BORDNETZ UND MASSE AN KAROSSERIE VERWENDEN.
  •  VOR ARBEITSBEGINN MASSEKABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.
  •  KABEL SO VERLEGEN, DASS SIE SICH NICHT IN TEILEN DES FAHRZEUGES VERFANGEN KÖNNEN.
  •  ELEKTRISCHE KABEL NICHT AUFSPLITTEN.
  •  BEIM BOHREN VON LÖCHERN INS FAHRZEUGCHASSIS, LEITUNGEN UND KABEL DES FAHRZEUGES NICHT BESCHÄDIGEN.
  •  BAUTEILE SICHERHEITSRELEVANTER SYSTEME NICHT ALS MASSEPUNKTE VERWENDEN.
  •  KLEINE BAUTEILE WIE STECKER ODER SCHRAUBEN VON KINDERN FERNHALTEN.
  •  DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DER ES DAS FAHREN BEHINDERN KÖNNTE, WEIL ES Z. B. DAS LENKRAD BLOCKIERT ODER DEN SICHTBEREICH EINSCHRÄNKT.
  •  BEIM EINBAU DES PRODUKTES KEINE SICHERHEITSRELEVANTEN SYSTEME DES FAHRZEUGES WIE AIRBAGS, BREMSANLAGE O.Ä. ZUBAUEN.

• VORSICHT
  •  DER EINBAU DIESES GERÄTES DARF NUR DURCH GESCHULTES FACHPERSONAL VORGENOMMEN WERDEN.
  •  KABEL SO VERLEGEN, DASS DIESE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN BESCHÄDIGT WERDEN KÖNNEN.
  •  DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES FEUCHTIGKEIT, HITZE, STAUB ODER MECHANISCHER BEANSPRUCHUNG AUSGESETZT IST.
  •  NUR DAS ANGEGEBENE ZUBEHÖR VERWENDEN.

• SICHERHEITSMASSNAHMEN
  •   Ziehen Sie den Schlüssel aus dem Zündschloss und trennen Sie danach das Massekabel vom (-) Batteriepol.(Informieren Sie sich vorab bei ihrem Fahrzeughersteller oder ihrer Werkstatt ob die Batterie bei ihrem Fahrzeug abgeklemmt werden darf.) Sie vermeiden so die Gefahr einer Beschädigung des Geräts oder des Fahrzeuges, sollte es beim Einbau zu einem Kurzschluss kommen.
  •   Kontrollieren Sie ob die Steckerbelegung ihres Fahrzeuges mit der des nachzurüstenden Gerätes übereinstimmt. Schließen Sie farblich codierte Kabel wie angegeben an. Falsche Steckerbelegungen oder Kabelverbindungen können zu Fehlfunktionen des Gerätes führen oder das elektrische System des Fahrzeugs beschädigen.
  •  Fahrzeuge sind meistens mit diversen elektronischen Steuersystemen ausgestattet, nutzen Sie NICHT die vorhandenen Kabel solcher Systeme um dieses Gerät mit Strom zu versorgen. Beim Anschluss zusätzlicher Versorgungsleitungen im Sicherungskasten sind diese entsprechend ihres Stromverbrauches, Querschnittes und Kabellänge abzusichern ! Missachtung kann zu Schäden am Gerät und/oder am Fahrzeug führen.

Hersteller:

CHP car hifi produkte GmbH & Co.KG, Lindenstr.55, 15517 Fürstenwalde, Deutschland, verkauf@chp24.com
