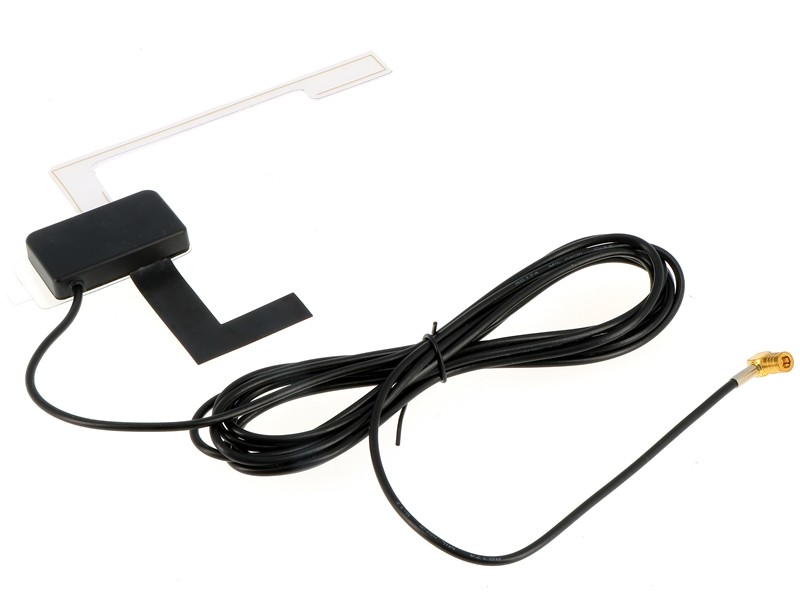

Scheibenklebeantenne für den Empfang von DAB/DAB+.
EIGENSCHAFTEN: - Dipol Länge ca.130 mm
- Antennenfuss: HxBxL: 9,0 x 27 x 48mm

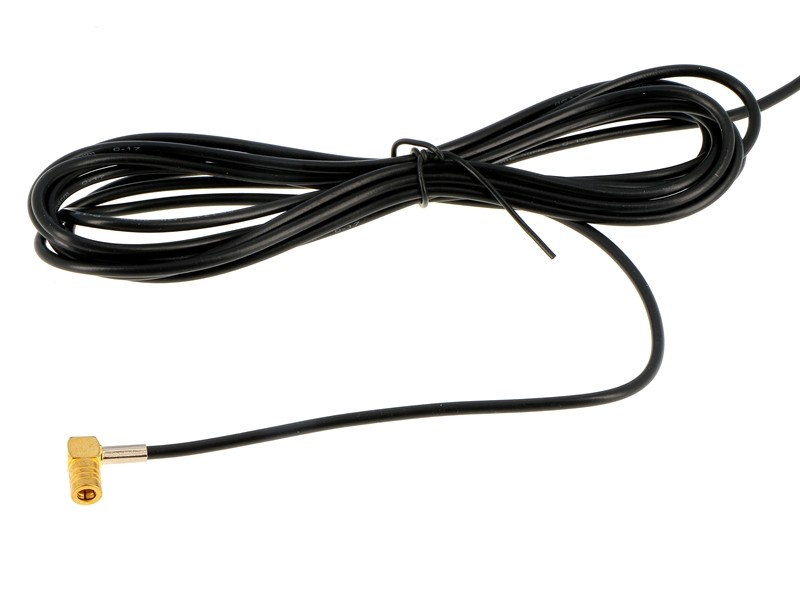

- Kabel Länge ca.3m
TECHNISCHE DATEN: DAB Antenne/Amplifier - Frequency Range: 170~240MHz (Band III)/1452~1492MHz (L Band)
- Wave Band: DAB BIII/L-Band
- Gain: 15dB (+- 3dB) Band III/12dB (+- 3dB)L-Band
- Impendance: 75 Ohm
- Supply Voltage: 12VDC
Mechanical - Connector: SMB (F)
- Mounting Method: Adhesive
Environmental - Operating Temperature: -40~+85

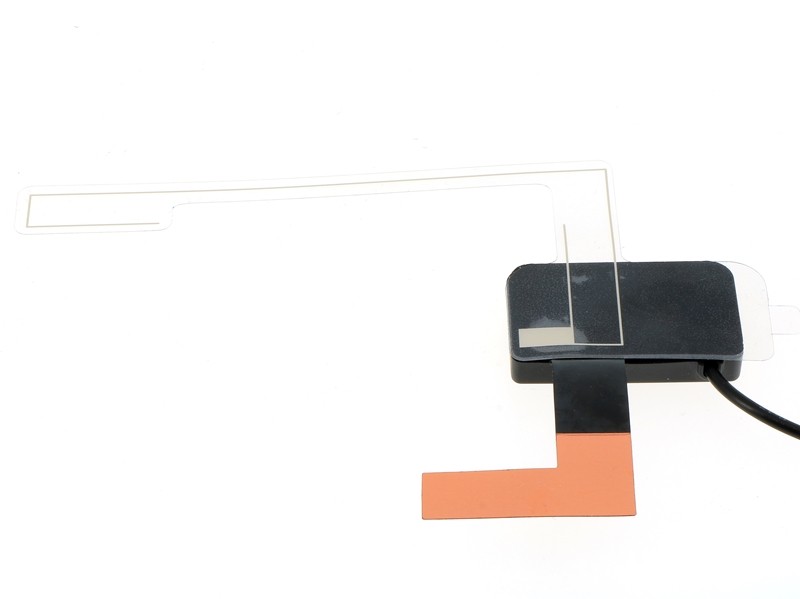

MONTAGE:Die Metallrückseite der schwarzen Folie auf Metall der Karosserie kleben, die durchsichtige Folie auf die Scheibe kleben.
- Angaben zur Produktsicherheit:
- WARNUNG
- ANTENNE IST NICHT FÜR METALLISIERTE ODER BEHEIZTE SCHEIBEN GEEIGNET.
- DIE POSITION DER ANTENNE KANN NACH DEM KLEBEN NICHT MEHR VERÄNDERT WERDEN.
- NUR IN FAHRZEUGEN MIT 12 VOLT BORDNETZ UND MASSE AN KAROSSERIE VERWENDEN.
- VOR ARBEITSBEGINN MASSEKABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.
- BEIM BOHREN VON LÖCHERN INS FAHRZEUGCHASSIS, LEITUNGEN UND KABEL DES FAHRZEUGES NICHT BESCHÄDIGEN.
- ANTENNE NICHT AN STELLEN EINBAUEN, AN DER DAS FAHREN BEHINDERN WERDEN KÖNNTE, WEIL Z. B. DER SICHTBEREICH EINGESCHRÄNKT IST.
- VORSICHT
- KABEL SO VERLEGEN, DASS DIESE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN BESCHÄDIGT WERDEN KÖNNEN.
- ANTENNE NUR INNEN VERBAUEN.
- SICHERHEITSMASSNAHMEN
- Ziehen Sie den Schlüssel aus dem Zündschloss und trennen Sie danach das Massekabel vom (-) Batteriepol.(Informieren Sie sich vorab bei ihrem Fahrzeughersteller oder ihrer Werkstatt ob die Batterie bei ihrem Fahrzeug abgeklemmt werden darf.) Sie vermeiden so die Gefahr einer Beschädigung des Geräts oder des Fahrzeuges, sollte es beim Einbau zu einem Kurzschluss kommen.
- Bei Kabelverlegung an scharfkantigen Löchern Kabeldurchführungen verwenden, beschädigte Kabel können zu Kurzschluss führen.
- Antennenkabel in ausreichendem Abstand zu Kabelbäumen verlegen um Störungen zu vermeiden.
- Kontrollieren Sie ob die Steckerbelegung ihres Fahrzeuges mit der des nachzurüstenden Gerätes übereinstimmt.
Schließen Sie farblich codierte Kabel wie angegeben an. Falsche Steckerbelegungen oder Kabelverbindungen können zu Fehlfunktionen des Gerätes führen oder das elektrische System des Fahrzeugs beschädigen.
- Fahrzeuge sind meistens mit diversen elektronischen Steuersystemen ausgestattet, nutzen Sie NICHT die vorhandenen Kabel solcher Systeme um dieses Gerät mit Strom zu versorgen. Beim Anschluss zusätzlicher Versorgungsleitungen im Sicherungskasten sind diese entsprechend ihres Stromverbrauches, Querschnittes und Kabellänge abzusichern !
Missachtung kann zu Schäden am Gerät und/oder am Fahrzeug führen.
- Hersteller:
-
CHP car hifi produkte GmbH & Co.KG, Lindenstr.55, 15517 Fürstenwalde, Deutschland, verkauf@chp24.com
